TP-Link 路由器硬件渗透：利用未鉴权的 UART 调试串口

原文作者：Harsh Srivastava · 许可协议：CC BY 4.0 · 原文链接：https://www.harshsecurity.com/posts/tP-link-router-hardware-hacking-via-uart-console/

每台嵌入式设备的电路板上，几乎都藏着某个调试接口。厂商需要它来在产线上烧录固件、跑诊断——而你往往想不到，同样的接口会原封不动地带进你客厅里那台成品设备。

本文完整记录了我如何仅用万用表，在一台 TP-Link TL-WR845N 路由器上定位到一组未标注、未焊接的 UART 排针焊盘，再接到 USB-TTL 适配器，直接进入无需任何鉴权的 root shell——进而明文读出路由器当前的 Wi-Fi 密码。

没有利用代码，也没有固件漏洞。只要四个焊盘，再加一点耐心。

你需要准备什么

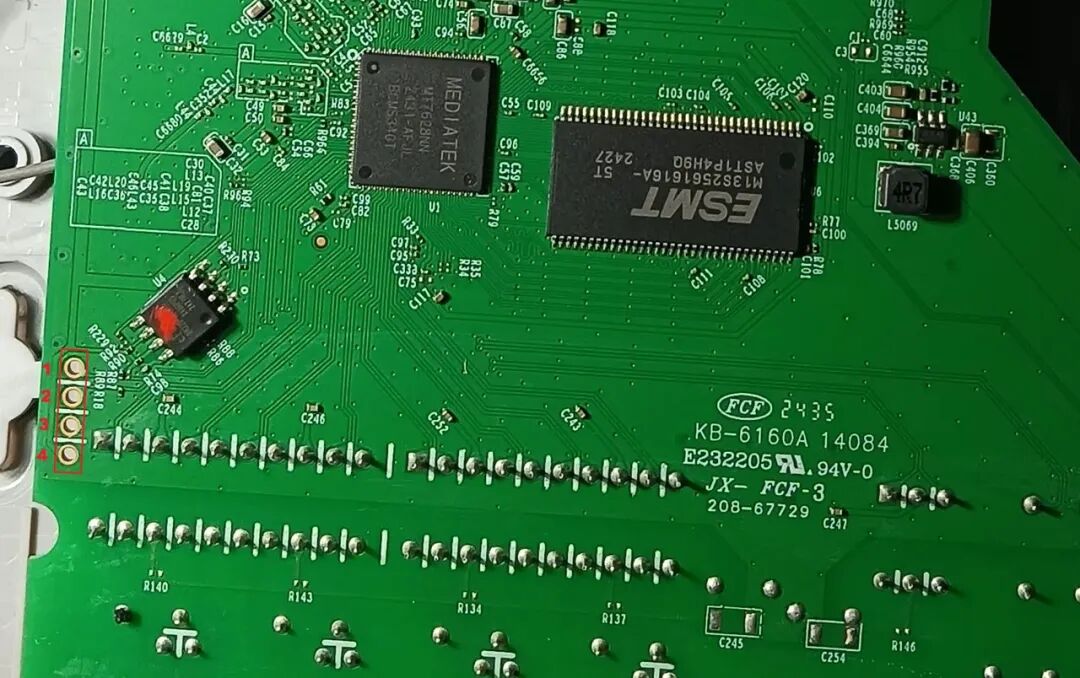

外壳打开后，首先要找的是主 SoC、Flash 芯片附近或板边那一排 3–5 个未焊接的通孔或焊盘——丝印上常见 J1、UART、TP1–TP4 之类标记，有时则完全没有标注。在 TL-WR845N 上，我正好找到了这样的东西：一组靠近主芯片组的 4 针排针焊盘，没有任何丝印标签。

主 SoC 旁边未标注的 4 针排针，几乎就是 VCC、GND、TX、RX 这一标准 UART 四件套的经典特征。剩下的问题只有一个：哪根是哪根——这时就轮到万用表上场了。

多数教程会匆匆带过这一步，所以下面按引脚原样写出我当时的做法。

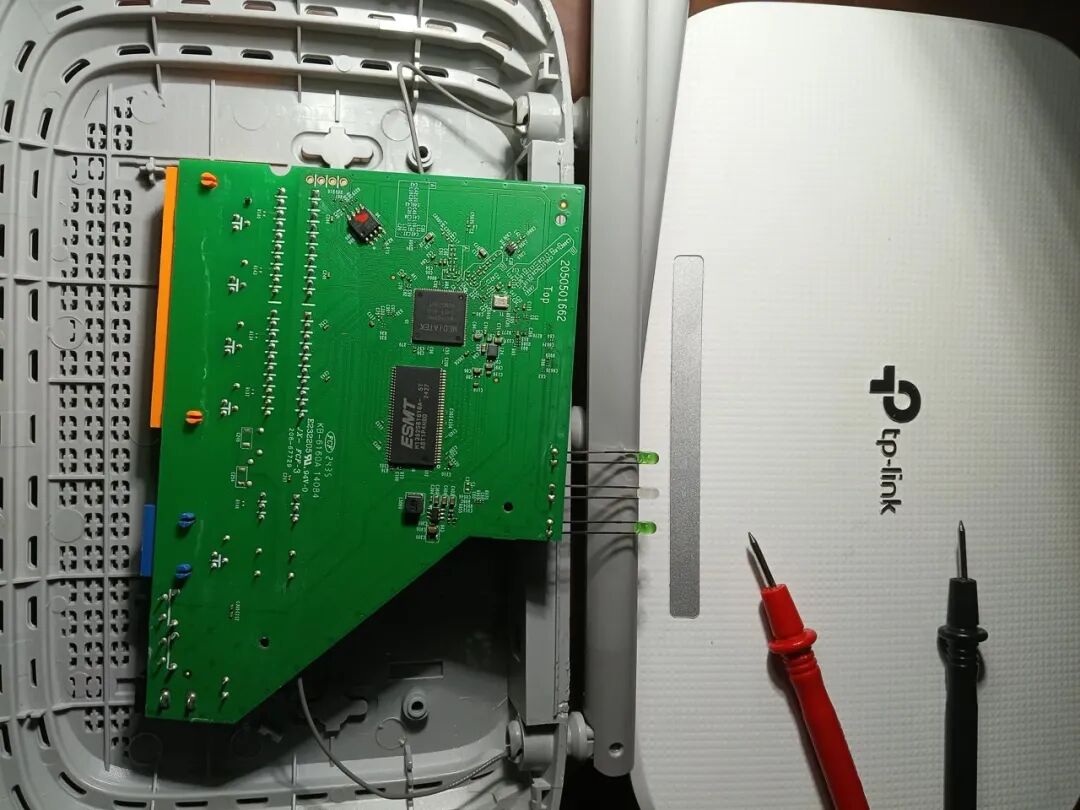

路由器完全断电时，把万用表拨到导通档，一只表笔接到已知接地点，另一只依次点触四个引脚。只有一个引脚蜂鸣，确认与机壳地导通，那就是 GND。

给路由器上电，以 GND 为参考测量其余各脚。有一脚稳定读出 3.3V，且不随时间变化，这就是 VCC。除非明确需要用适配器供电，否则保持 VCC 悬空。

上电过程中观察剩余两脚：电压快速、不规则跳动的是 TX（主动发送启动日志）；电压最平、最安静的就是 RX（排除法得出）。

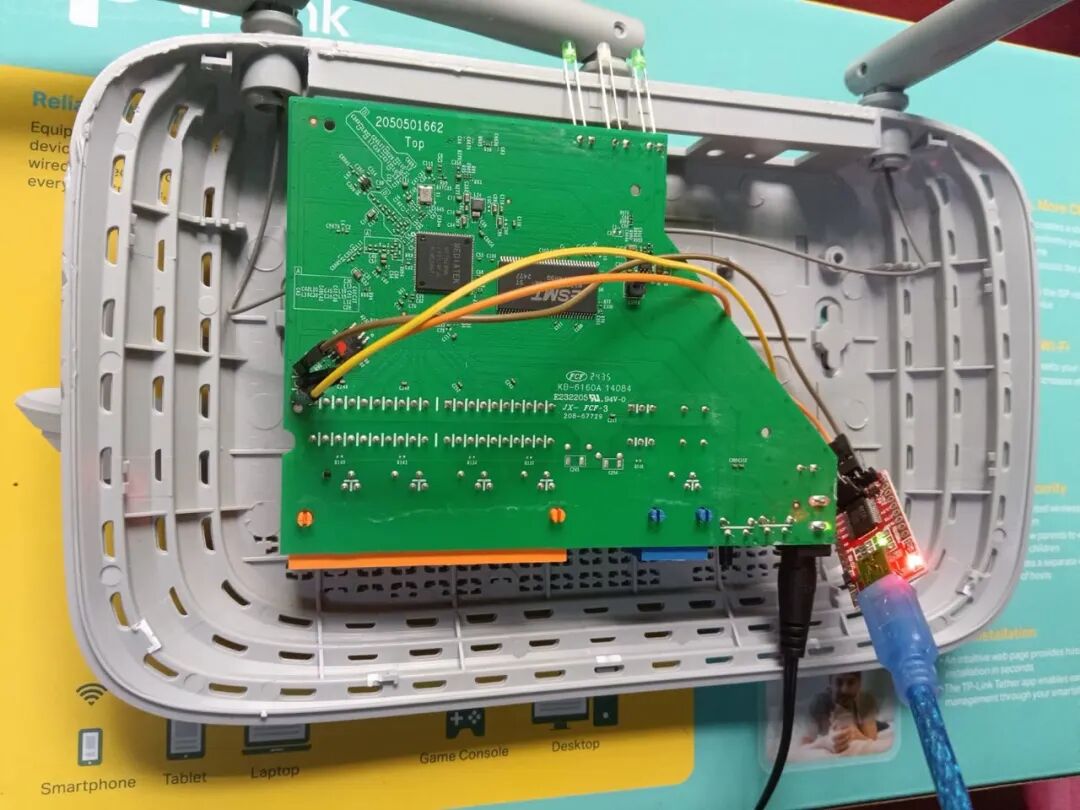

这一步最容易让人踩坑：TX 接 RX，RX 接 TX，绝不要 TX 对 TX。你要交叉连线，和零调制解调器线一样。

上电前确认适配器设为 3.3V 逻辑电平，而不是 5V。把 5V 灌进额定 3.3V 的 SoC 引脚可能永久损坏 UART。接线确认后，在 Kali 机器上确认设备已枚举：

CODE

ls /dev/ttyUSB*

CODE

picocom -b 115200 /dev/ttyUSB0

115200 8N1（8 数据位、无校验、1 停止位）几乎是 MediaTek/Ralink 系 SoC 的通用默认值，一连就通。

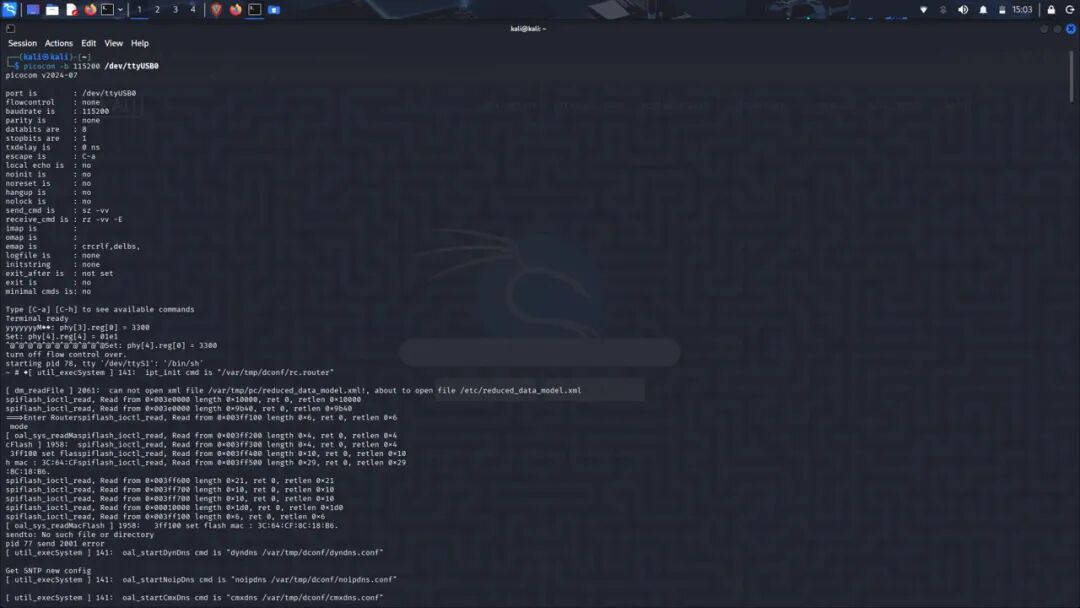

我给路由器断电再上电的瞬间，完整启动日志就开始实时刷进终端——bootloader 信息、Flash 分区读取、文件系统挂载、服务启动——设备平时对自己“闭口不谈”的一切都暴露出来。我从未按任何键去打断 bootloader、闯入 U-Boot，或抢启动倒计时。

板子正常启动，Linux 用户空间起来后，就在串口线上把提示符递过来：

CODE

~ #

没有登录提示，没有用户名，没有密码，也没有任何形式的启动打断。只需给路由器上电等几秒，一个可交互的实时 root shell 就会由设备交到你手里。

简单列一下目录，就能确认这是路由器嵌入式 Linux 文件系统上的真正 root shell，而不是 bootloader 菜单：

CODE

~ # ls web   usr   sbin   mnt   lib   dev   var   sys   proc   linuxrc   etc   bin

接下来，读取当前无线配置文件只需一条命令：

CODE

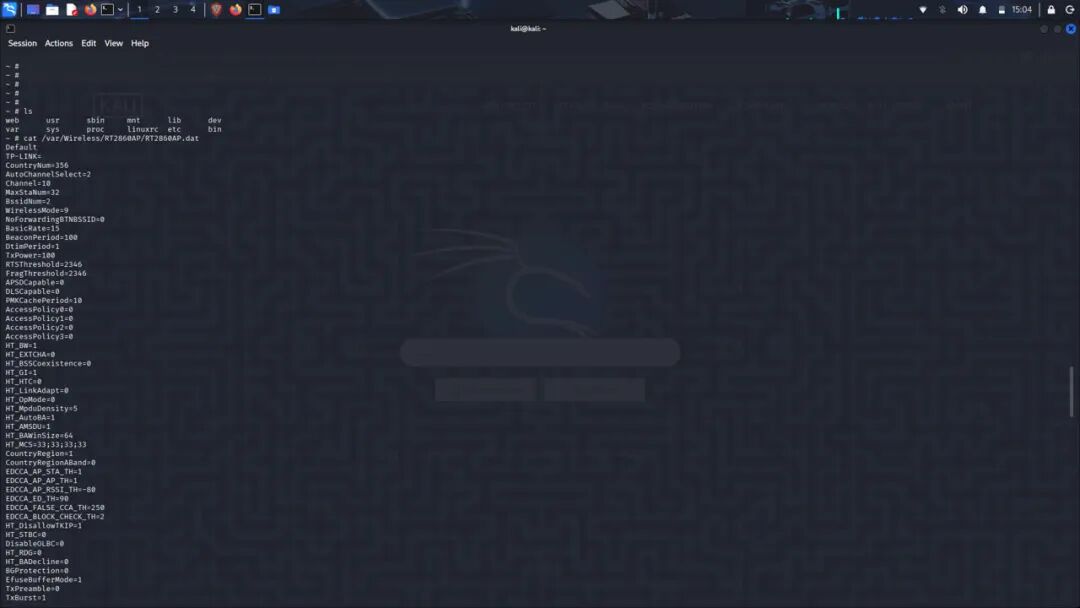

cat /var/Wireless/RT2860AP/RT2860AP.dat

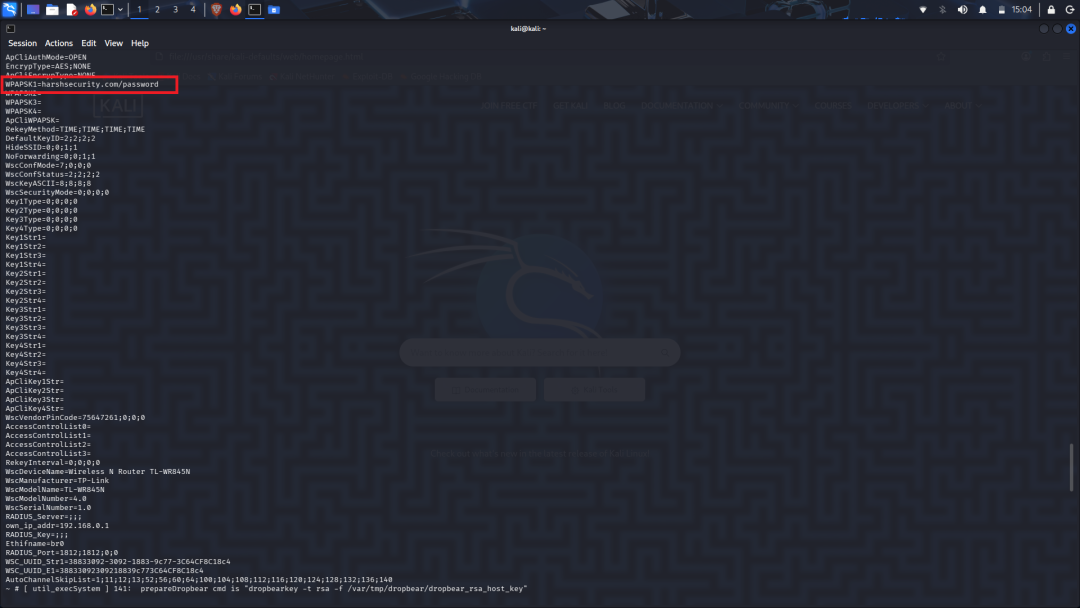

返回的是路由器整份射频与安全配置——SSID、加密模式，以及当前预共享密钥——全部明文：

CODE

SSID1=TP-Link_Testing AuthMode=WPA2PSK;OPEN EncrypType=AES;NONE WPAPSK1=harshsecurity.com/password

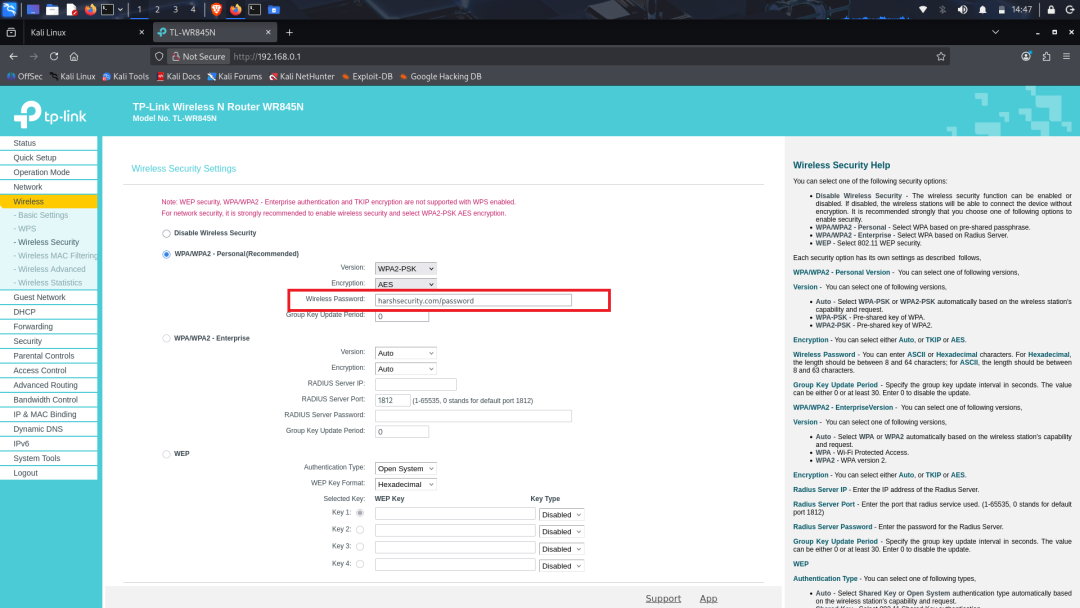

正要紧的是 WPAPSK1：路由器主网络当前使用的 WPA2 预共享密钥。没有试过一个字典词，没有碰过 aircrack-ng，甚至完全没有与无线接口交互。物理 UART 访问让整套 WPA2 握手破解问题变得无关紧要。

这不是固件漏洞——没有可打补丁的内存破坏或逻辑缺陷。这是一个从未做过的访问控制决策：

一旦有了 root shell，设备整套安全模型——WPA2、管理后台鉴权，统统——都失去意义。你并没有在攻击这些机制；你只是在从磁盘上把答案读出来。
